直排水濕膜加濕器
一、概述
直排水濕膜加濕器的核心加濕部件是濕膜材料和淋水器，濕膜材料（又稱“賽代克”），是以植物纖維為基材，經過特殊成分的樹脂處理燒結形成波紋板狀交叉重疊的高分子復合材料；淋水器是讓水能夠均勻淋灑在濕膜材料頂部，水在重力作用下，沿濕膜材料向下滲透，水被濕膜材料吸收，形成均勻的水膜；當干燥的空氣通過濕膜材料時，水分子充分吸收空氣中的熱量而汽化、蒸發，使空氣的濕度增加，形成濕潤的空氣.這一加濕過程空氣的溫度下降，但空氣的焓值保持不變.
目前主要的濕膜材料有：有機濕膜、無機濕膜、鋁合金濕膜和不銹鋼濕膜。
二、濕膜材料的特點
1．飽和效率高，不會產生過飽和、結露現象；
2．等焓加濕，不會產生“白粉”現象；
3．對加濕吸收距離要求短，節約空調機組的體積；
4．無毒、耐腐蝕、耐酸堿、耐霉菌、阻燃、壽命長；
5．降低噪聲，維護、保養方便，運行費用低；
6、具有極強的吸水性和很好的自我清洗能力；、
7、提供水分與空氣間最大的接觸表面積.
8、有良好的降溫效果和對空氣二次過濾凈化的效果
三、濕膜加濕器使用條件
1．環境溫濕度：濕膜加濕器主機 5∼100℃ 電控箱5∼50℃ 90%RH以下.
2．臨界風速：小于4m/s.
3．供水水質：自來水或同類型水.
4．供水溫度：5∼40℃.
5．供水壓力：0.15∼0.75MPa.
6．電 源：220V/50HZ.
7．功 率: 18W.
四、加濕器的構成

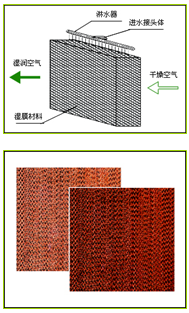

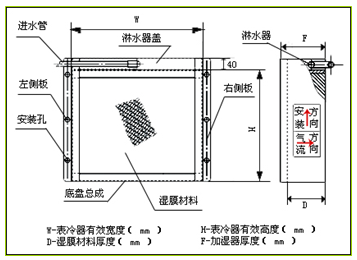

濕膜外框采用不銹鋼材質制作而成，周圍有安裝孔，便于在表冷器法蘭盤上固定。（結構見右圖）

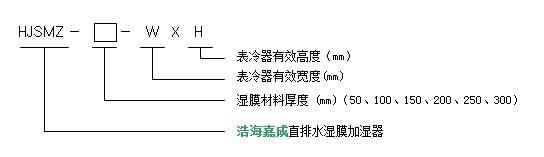

五、濕膜加濕器型號
六、濕膜加濕器技術參數
|
加濕器型號
|
YSM-50
|
YSM-100
|
YSM-150
|
YSM-200
|
YSM-250
|
YSM-300
|
|
濕膜厚度(mm)
|
50
|
100
|
150
|
200
|
250
|
300
|
|
飽和效率(%)
|
30~36
|
55~60
|
65~70
|
75~80
|
85~90
|
90以上
|
|
風 阻(Pa)
|
20
|
35
|
50
|
75
|
85
|
93
|
|
1m2標準加濕量(Kg/h)
|
23
|
44
|
56
|
64
|
68
|
72
|
|
測試條件
|
進風空氣干球溫度40
|
|||||
七、加濕器選型
1、有效加濕量（E）計算：
E = 1.2 x Q x μx (X2 – X1 ) /1000 x 1.2 (有效加濕量計算見加濕量計算表)。
2、有效加濕截面積（S）計算：S = Q ÷ 2.5
有效加濕截面積S=總風量Q（m3/h）÷（60x60）÷ 標準風速2.5m/s。
有效加濕截面積也可以根據空調表冷器面積直接確定。
3、每平米加濕量計算（C）： C=E÷S
每平米加濕量C=有效加濕量E÷有效加濕截面積S。
4、選擇濕膜厚度：根據計算出的每平米加濕量查表，看多厚的濕膜每平米標準加濕量能滿足，從而確定濕膜厚度。
八、安裝注意事項
1、安裝直排水濕膜加濕器要安裝在空調表冷器后部的預留空段（加濕段）內；
2、加濕段內要裝有接水盤，使加濕器多余的水能夠完全流入接水盤，接水盤寬度要預留能夠接住加濕器因風速帶出的飄落水滴；
3、直排水濕膜加濕器應垂直安裝，傾斜角度≤5°
4、現場需提供DN15供水管路和AC220v/50Hz的電源三芯插座，水源與電源均需引至距加濕器控制箱有效連接距離0.5米范圍之內。
